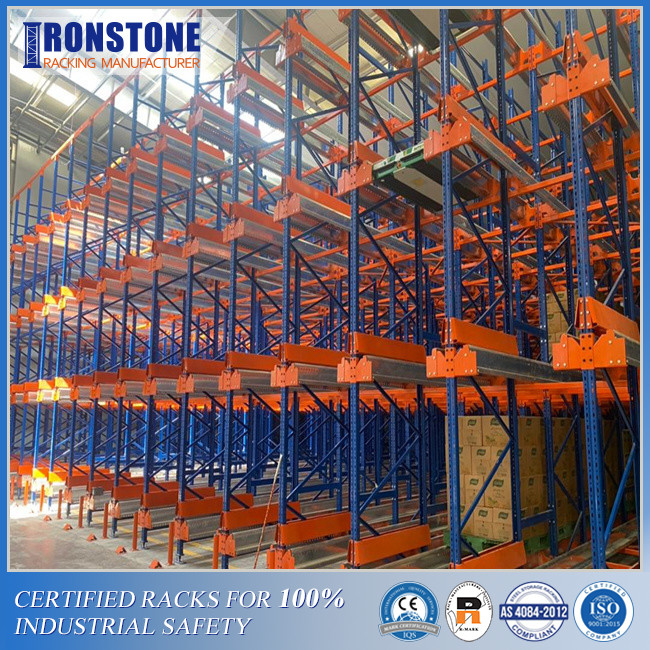

سیستم قفسه بندی پالت شاتل رادیویی فشرده برای ذخیره سازی انبار

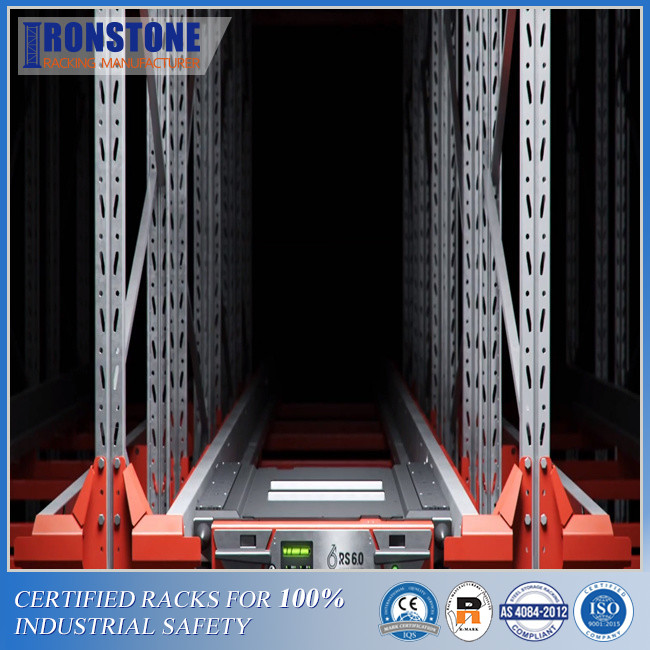

Radio Shuttle Pallet Racking System یک راه حل ذخیره سازی نیمه خودکار مبتنی بر ذخیره سازی در خط است که سیستم های ذخیره سازی Drive-in، Pushback و Live را ترکیب می کند.پالت شاتل از راه دور توسط کاربر کنترل می شود و توسط اپراتور لیفتراک از یک مسیر ذخیره سازی به خط دیگر منتقل می شود.با بهینه سازی خطوط برای مراحل ذخیره سازی، بارگیری و تخلیه به طور مستقل کالاها را جابجا می کند.
سیستم قفسه‌بندی پالت شاتل رادیویی برای ذخیره‌سازی پالت‌های با چگالی بالا محصولات مرجع و ذخیره‌سازی فله ایده‌آل است.استفاده از شاتل رادیویی زمان مانور در هر عملیات را به میزان قابل توجهی کاهش می دهد و ظرفیت ذخیره سازی سیستم فشرده را بهینه می کند.این سیستم از شاتل هایی استفاده می کند که مستقل از خود قفسه ها حرکت می کنند، به این معنی که برای رسیدن به داخل راهروهای ذخیره سازی نیازی به لیفتراک نیست.
مشخصات سبد خرید رادیو شاتل
|
مورد |
داده های پایه |
تذکر دهید |
|
|
تایپ کنید |
نسخه بالا: TDRII-A-1012-1.5T |
|
|
|
پالت مناسب |
عرض: 1016 میلی متر عمق: 1219 میلی متر |
ورودی: 1016 میلی متر |
|
|
حداکثر ظرفیت بار |
حداکثر 1500 کیلوگرم |
|
|
|
حرکت |
سرعت |
Vmax خالی: 1.5 متر بر ثانیه، Vmax پر: 1.0 متر بر ثانیه |
|
|
شتاب |
≤0.5m/S2 |
|
|
|
موتور |
سروو موتور براشلس: 48VDC 600W |
وارداتی از آمریکا |
|
|
درایور سروو |
درایور سروو بدون براش |
وارداتی |
|
|
بلند کردن |
ارتفاع بالابر |
40 میلی متر |
|
|
موتور |
موتور براشلس: 48VDC 500W |
وارداتی از آمریکا |
|
|
موقعیت یابی/دقت |
موقعیت حرکت: حسگر لیزری |
آلمان P+F/SICK |
|
|
موقعیت یابی پالت: حسگر لیزری |
آلمان P+F/SICK |
||
|
موقعیت آسانسور: سوئیچ مجاورت |
آلمان P+F |
||
|
تشخیص شی |
فتوالکتریکی سرکوب پس زمینه |
آلمان P+F/SICK |
|
|
سیستم کنترل |
کنترل کننده قابل برنامه ریزی: S7-200 PLC |
زیمنس آلمان |
|
|
ریموت |
فرکانس کاری: 433 مگاهرتز; فاصله ارتباطی: حداقل 100 متر اگر در محیط باز باشد. |
IMT سفارشی وارداتی |
|
|
ارتباط دو طرفه، با نمایشگر LED |
|||
|
دما: -40℃~+80℃ IP67 |
|||
|
منبع تغذیه |
باتری برق لیتیوم آهن فسفات |
داخلی با کیفیت بالا |
|
|
پارامتر باتری |
48V,30AH; زمان اجرا:≥8h; زمان شارژ: 3 ساعت؛ زمان شارژ: 1000 |
تعمیر و نگهداری رایگان |
|
|
حالت کنترل سرعت |
سروو کنترل، گشتاور ثابت در سرعت کم |
|
|
|
حالت کنترل شاتل |
کنترل از راه دور |
|
|
|
صدای در حال اجرا |
≤60db |
|
|
|
الزامات نقاشی |
قاب (مشکی) دیگران (خاکستری روشن) |
|
|
|
دمای محیط |
دما: 0℃ تا 50℃ رطوبت: 5٪ تا 95٪ (بدون تراکم) |
|
|
|
دستگاه ضد برخورد |
نوار بالشتک پلی اورتان و سنسور ضد برخورد روی سطح انتهایی نصب شده است |
||
مزایای سیستم قفسه بندی پالت شاتل رادیویی

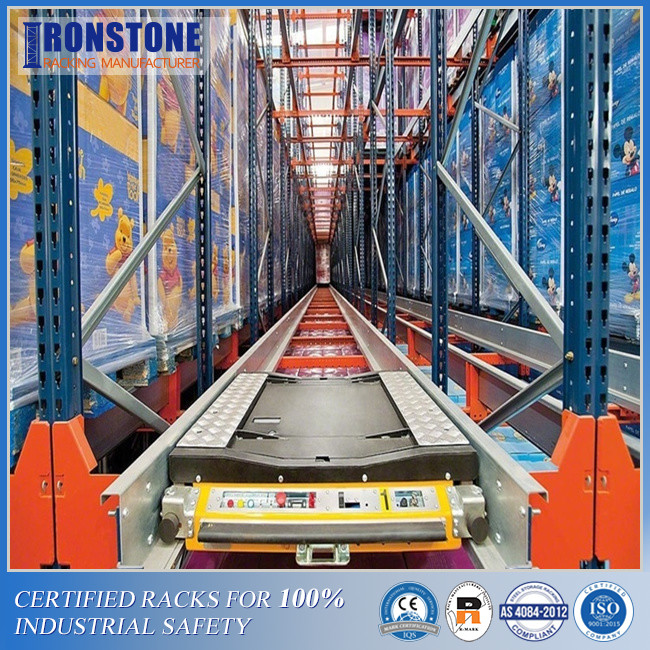

لیفتراک کالا را در بالای شاتل رادیویی قرار می دهد که در طول مسیر حرکت می کند و کالا را در موقعیت صحیح قرار می دهد.چندین سنسور به طور دقیق شاتل رادیویی را کنترل می کنند.اپراتور لیفتراک به راحتی می تواند تمام دستورات ورود و خروج را از طریق واحد کنترل از راه دور بدهد.
از آنجایی که در مسیرها لیفتراک وجود ندارد و با توجه به سیستم ساخت و ساز ساختمان، عملاً خطر تصادف وجود ندارد.یکی دیگر از مزایای سیستم این است که آسیب کمتری به سازه فولادی وارد می شود زیرا لیفتراک ها به قفسه ها نمی رسند.
سیستم‌های شاتل رادیویی ما روشی کارآمد برای ذخیره‌سازی فضایی کالاهای فله‌ای مانند غذا، نوشیدنی و سایر اقلام پالت‌شده هستند که معمولاً با ماشین وارد می‌شوند، به عقب رانده می‌شوند یا در یک سیستم قفسه‌بندی زنده پالت ذخیره می‌شوند.به ویژه برای برنامه های SKU با حجم بالا و پایین مناسب است.
سیستم شاتل رادیویی ما قفسه‌بندی پالت بدون خودرو را با ذخیره‌سازی اقلام با یک شاتل خودکار در مسیر پشتیبانی، به یک راه‌حل ذخیره‌سازی خودکار تبدیل می‌کند.
پالت‌ها روی ریل‌های جلو بارگیری می‌شوند، جایی که شاتل کالا را بلند می‌کند و آن را به دورترین نقطه پایین دست حمل می‌کند.حسگرهای تعبیه شده در سیستم قفسه شاتل موقعیت پالت بعدی را تشخیص می دهند و بار جدید را در فاصله از پیش تعیین شده اما قابل تنظیم از آنها تا صفحه شروع قرار می دهند.تخلیه به سادگی عملیات مخالف است.
حرکت شاتل پالت از طریق کنترل از راه دور کنترل می شود و به اپراتور لیفتراک اجازه می دهد تا به کار بعدی حرکت کند در حالی که شاتل پالت را به محل ذخیره سازی صحیح منتقل می کند.سیستم شاتل توسط یک لیفتراک استاندارد سرویس می شود.
