سیستم خودکار حمل و نقل سنگین رادیویی برای انبار

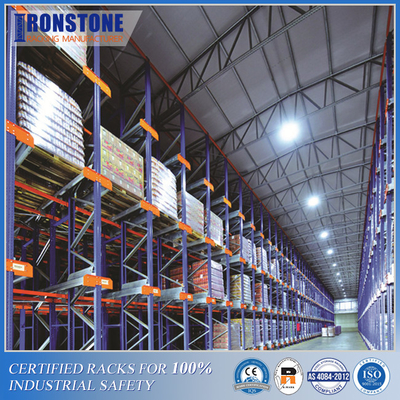

شاتل رادیویی یک قطعه تجهیزات فوق العاده در مورد ذخیره سازی پالت با شدت بالا است.این یک راه حل بسیار جمع و جور و نیمه خودکار برای نگهداری کالاهای پالتی شده بدون نیاز به استفاده از یک کامیون فورکلینگ برای بارگذاری و تخلیه کالاها است. هیچ فضای اضافی بین قفسه ها برای کار لیفتراک وجود ندارد، بنابراین خط های قفسه ها کانال نامیده می شوند.
یک شاتل رادیویی می تواند برای بیش از یک کانال استفاده شود. یک کانال فقط می تواند یک SKU را داشته باشد. اگر یک پالت در یک کانال ذخیره شود،پالت بعدی باید در یک کانال دیگر ذخیره شود و سپس شاتل رادیویی با استفاده از یک کامیون فورکلفت تخلیه می شود و به یک کانال دیگر منتقل می شودپس از آن پالت بعدی قرار داده می شود.

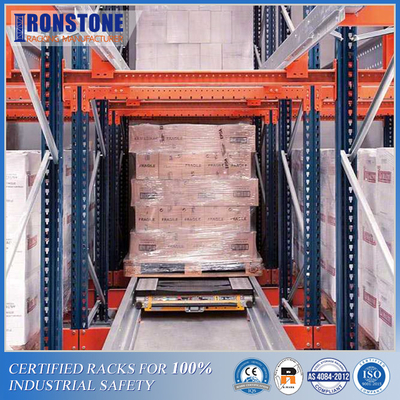

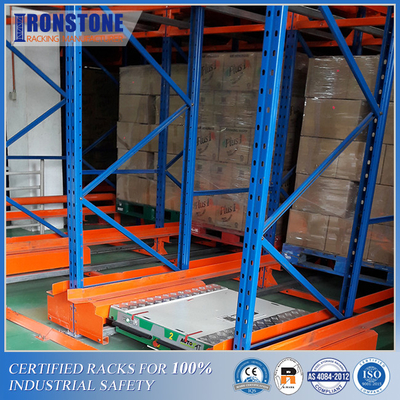

کامیون فولکلور پالت را در ورودی هر راهرو قرار می دهد و شاتل پالت را به اولین موقعیت خالی و سپس به جلو راهرو حمل می کند.فرآیند تخلیه یک پالت مشابه تخلیه یک پالت است..
مشخصات کالسکه شاتل رادیویی
| ماده | داده های اساسی | یادآوری | |
| نوع | نسخه بالا: TDRII-A-1012-1.5T | ||
| پالت مناسب | عرض:1016mm عمق:1219mm | ورودی: 1016mm | |
| حداکثر ظرفیت بار | حداکثر 1500 کیلو | ||
| حرکت کن | سرعت | Vmax خالی:1.5 متر/ ثانیه، Vmax کامل:1.0m/s | |
| شتاب | ≤0.5m/S2 | ||
| موتور | موتور سرو بدون برس: 48VDC 600W | از آمريکا وارد شده | |
| راننده سرو | راننده سرو بدون برس | واردات | |
| بلند کن | ارتفاع لیفت | ۴۰ میلی متر | |
| موتور | موتور بدون برس: 48VDC 500W | از آمريکا وارد شده | |
| موقعیت گذاری/دقیقیت | حرکت موقعیت: حسگر لیزر | آلمان P+F/SICK | |
| موقعیت پالت: حسگر لیزر | آلمان P+F/SICK | ||
| موقعیت آسانسور: سوئیچ نزدیکی | آلمان P+F | ||
| شناسایی اشیاء | فتو الکتریکی با سرکوب پس زمینه | آلمان P+F/SICK | |
| سیستم کنترل | کنترل کننده قابل برنامه ریزی:S7-200 PLC | آلمان SIEMENS | |
| ريموت |
فرکانس کار: 433MHZ فاصله ارتباطات: حداقل 100 متر اگر در محیط باز. |
IMT سفارشی وارد شده | |
| ارتباطات دو طرفه، با صفحه نمایش LED | |||
| دمای:-40°C~+80°C IP67 | |||
| منبع برق | باتری برق لیتیوم فوسفات آهن | محصولات داخلی با کیفیت بالا | |
| پارامتر باتری |
48V,30AH؛ زمان کار: ≥8 ساعت زمان شارژ: 3 ساعت زمان شارژ:1000 |
بدون نگهداری | |
| حالت کنترل سرعت | کنترل سرو، گشتاور ثابت در سرعت کم | ||
| حالت کنترل شاتل | کنترل از راه دور | ||
| سر و صدا | ≤60dB | ||
| الزامات رنگ |
قاب (سیاه) سایر (سفید خاکستری) |
||
| دمای محیط |
دمای: 0°C~50°C رطوبت: 5٪ ~ 95٪ (بدون تهویه) |
||
| دستگاه ضد تصادف | نوار کمربند پلیوریتان و سنسور ضد برخورد بر روی سطح انتهای نصب شده است | ||

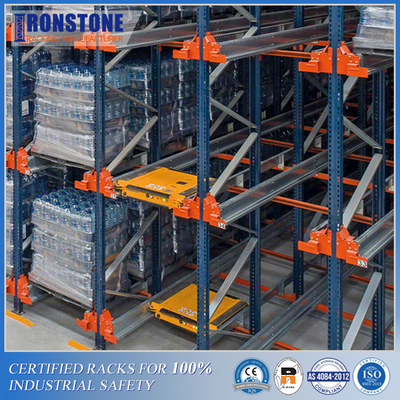

ویژگی های اصلی سیستم قفسه های پالت شاتل رادیویی
شاتل به طور خاص برای تحمل بارها تا 1500 کیلوگرم، با حرکت سریع و کنترل شده طراحی شده است و اطمینان حاصل می کند که حداقل فضای بین پالت ها باقی می ماند.این باعث می شود که این سیستم کوچک ترین و فضای کارآمد از هر سیستم دیگرچند شاتل را می توان با یک کنترل از راه دور کنترل کرد، که تمام راهرو را با دریافت یک فرمان کامل می کند.
کنترل از راه دور (یک تبلت که در شبکه کار می کند) نیاز به احراز هویت توسط پرسنل مجاز دارد، بنابراین خطر دسترسی غیرمجاز به پالت ها را کاهش می دهد.شاتل ها نیز اقدامات امنیتی مناسب را در محل دارند، مانند توقف های ایمنی، توقف های پایانی ریل و مرکز سازی پالت.
بدون راهرو، حداکثر مصرف فضا، بدون فولکلورها و بدون آسیب به تجهیزات و قفسه ها. نیازی به فولکلورها نیست، پالت ها به طور خودکار به جلو و عقب حرکت می کنند، هزینه های عملیاتی را کاهش می دهندافزایش بهره وری، بارگذاری و تخلیه سریعتر و چرخه های ذخیره سازی بدون دردسر. سیستم شاتل رادیویی (همچنین به عنوان شاتل پالت شناخته می شود) بر اساس اصول مدیریت موجودی FIFO و LIFO است.
اگر یک طرف قفسه باز باشد، ذخیره سازی پالت و جمع آوری از همان طرف انجام می شود، به این معنی که اولین پالت در آخرین خواهد بود (LIFO).ذخیره سازی و جمع آوری بدون هیچ گونه دخالت در انتهای مخالف انجام می شود.این بدان معنی است که اولین پالت وارد می شود اولین پالت خارج می شود (FIFO).
